1. 서론

Android 시스템의 가장 중요한 특징 중 하나는 계층화된 아키텍처입니다. 이 아키텍처는 앱 개발자와 하드웨어 제조사가 서로 독립적으로 개발을 진행할 수 있도록 합니다. 특히, HAL(Hardware Abstraction Layer)과 Binder IPC(Inter-Process Communication)는 Android 프레임워크와 하드웨어 간의 원활한 연동을 가능하게 하는 핵심 요소입니다.

본 글에서는 HAL의 역할과 구조를 설명하고, Binder IPC가 HAL과 상위 프레임워크 간의 통신을 어떻게 처리하는지에 대해 AOSP 코드를 활용하여 살펴보겠습니다.

---

2. HAL(Hardware Abstraction Layer)이란?

2.1 HAL의 역할

HAL은 Android 운영체제에서 프레임워크와 하드웨어 드라이버 사이의 인터페이스 역할을 합니다. 이를 통해 앱 개발자는 하드웨어의 세부 사항을 몰라도 공통 API를 통해 하드웨어 기능을 사용할 수 있습니다.

2.2 HAL의 구조

HAL은 보통 다음과 같은 구조로 이루어져 있습니다.

1. HAL 인터페이스 정의 (HAL 인터페이스 정의 언어(HIDL) 또는 AIDL 기반)
2. HAL 구현 (하드웨어 제조사가 제공하는 라이브러리)
3. JNI(Java Native Interface) 또는 시스템 서비스와의 연동

2.3 HAL의 예제 구조

아래는 HAL 인터페이스가 어떻게 정의되고 구현되는지에 대한 예제입니다. 일반적으로 hardware/interfaces 디렉터리에 HAL 인터페이스가 정의되며, hardware/libhardware 디렉터리에 구현이 포함됩니다.

HAL 인터페이스 정의 예제(HIDL 기반, 예: IMyDevice.hal)

package vendor.example.hardware.mymodule@1.0;

interface IMyDevice {
    void initialize();
    int32_t getValue();
};

HAL 구현 예제(C++)

HAL 구현은 hardware/libhardware/modules에 위치하는 경우가 많습니다.

#include <hardware/hardware.h>
#include <hardware/mymodule.h>

static int mymodule_get_value() {
    return 42; // 예제 값 반환
}

static struct mymodule_device_t mymodule_dev = {
    .get_value = mymodule_get_value,
};

static int open_mymodule(const struct hw_module_t* module, const char* id,
                          struct hw_device_t** device) {
    *device = (struct hw_device_t*)&mymodule_dev;
    return 0;
}

static struct hw_module_methods_t mymodule_methods = {
    .open = open_mymodule,
};

struct hw_module_t HAL_MODULE_INFO_SYM = {
    .id = MYMODULE_HARDWARE_MODULE_ID,
    .methods = &mymodule_methods,
};

위 코드는 HAL 모듈이 시스템에 등록되고 getValue() 메서드를 통해 값을 반환하는 간단한 예제입니다.

---

3. Binder IPC 개요

3.1 Binder란?

Binder는 Android에서 프로세스 간 통신(IPC)을 수행하는 핵심 메커니즘입니다. 이는 커널 드라이버로 구현되어 있으며, Android에서 거의 모든 서비스 간의 통신에 사용됩니다.

3.2 Binder의 동작 방식

1. 클라이언트가 Binder를 통해 요청을 보냄
2. Binder 드라이버가 요청을 처리하여 서버 프로세스에 전달
3. 서버 프로세스가 요청을 처리하고 응답을 반환
4. 클라이언트가 응답을 수신

Binder는 Binder Driver라는 커널 모듈을 통해 프로세스 간의 데이터를 주고받습니다. Android의 모든 주요 시스템 서비스(예: ActivityManagerService, WindowManagerService)는 이 Binder 메커니즘을 사용하여 동작합니다.

---

4. Binder IPC 구현 예제

Binder를 활용하여 클라이언트-서버 간의 통신을 구현하는 방법을 살펴보겠습니다.

4.1 AIDL을 이용한 Binder 서비스 정의

AIDL(Android Interface Definition Language)을 사용하면 Android에서 쉽게 IPC를 구현할 수 있습니다. 예제에서는 IMyService라는 인터페이스를 정의하겠습니다.

AIDL 파일(IMyService.aidl)

package com.example.myservice;

interface IMyService {
    int getValue();
}

4.2 서비스 구현(Java)

AIDL을 이용한 서비스 구현을 아래와 같이 작성할 수 있습니다.

public class MyService extends Service {
    private final IMyService.Stub binder = new IMyService.Stub() {
        @Override
        public int getValue() {
            return 42;
        }
    };

    @Override
    public IBinder onBind(Intent intent) {
        return binder;
    }
}

4.3 클라이언트에서 서비스 호출

클라이언트에서 AIDL 인터페이스를 이용하여 서비스의 메서드를 호출하는 방법은 다음과 같습니다.

IMyService myService;
ServiceConnection connection = new ServiceConnection() {
    @Override
    public void onServiceConnected(ComponentName name, IBinder service) {
        myService = IMyService.Stub.asInterface(service);
    }
    @Override
    public void onServiceDisconnected(ComponentName name) {
        myService = null;
    }
};

Intent intent = new Intent(this, MyService.class);
bindService(intent, connection, Context.BIND_AUTO_CREATE);

위 코드는 서비스가 바인딩되면 onServiceConnected()에서 IMyService의 인스턴스를 얻고, 이를 통해 getValue()를 호출하여 값을 가져오는 방식입니다.

---

5. HAL과 Binder IPC의 관계

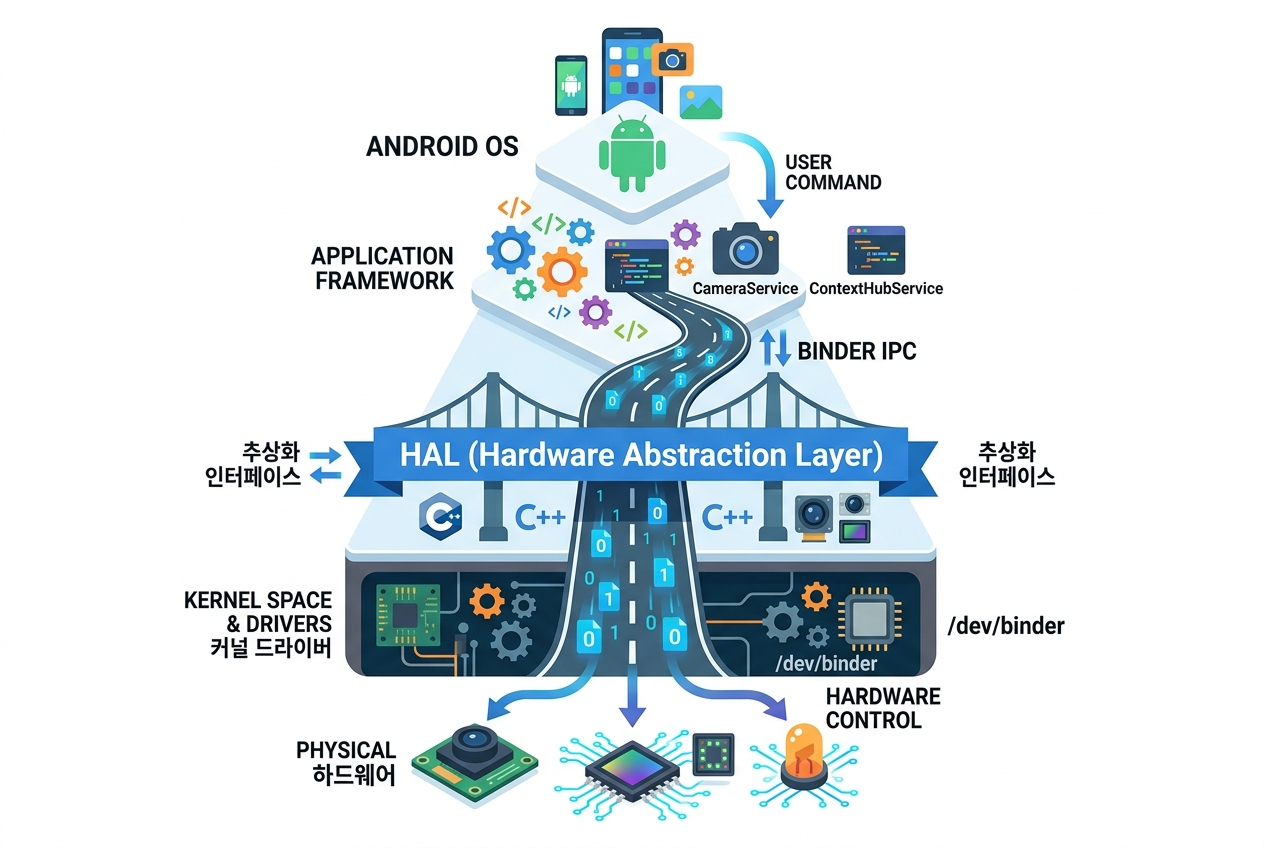

HAL과 Binder IPC는 서로 독립적인 개념이지만, Android 시스템에서는 두 가지가 함께 사용됩니다. HAL을 통해 하드웨어에 접근하고, Binder를 통해 HAL 서비스를 상위 프레임워크 또는 앱과 연동하는 방식입니다.

예를 들어 Camera HAL의 경우 다음과 같은 흐름을 따릅니다.

1. Application Layer: 앱에서 CameraManager를 사용하여 카메라를 요청
2. Framework Layer: CameraService에서 요청을 받아 처리
3. HAL Layer: HAL을 통해 실제 카메라 하드웨어를 제어
4. Kernel Layer: 카메라 드라이버를 통해 이미지 데이터 처리

이처럼 HAL과 Binder IPC는 상호 작용하며, Android의 확장성과 모듈성을 높이는 데 기여합니다.

---

6. 결론

본 글에서는 Android의 HAL과 Binder IPC에 대해 개념을 정리하고 AOSP 코드 예제를 통해 동작 방식을 살펴보았습니다. HAL은 하드웨어와 프레임워크 사이의 인터페이스 역할을 하며, Binder는 프로세스 간 통신을 담당하여 Android 시스템이 안정적으로 동작할 수 있도록 합니다.

이해를 돕기 위해 AOSP 코드를 직접 분석해 보는 것을 추천합니다.
