안드로이드 HAL과 리눅스 커널 드라이버의 연결 고리: 시스템 콜 기반 하드웨어 제어 분석

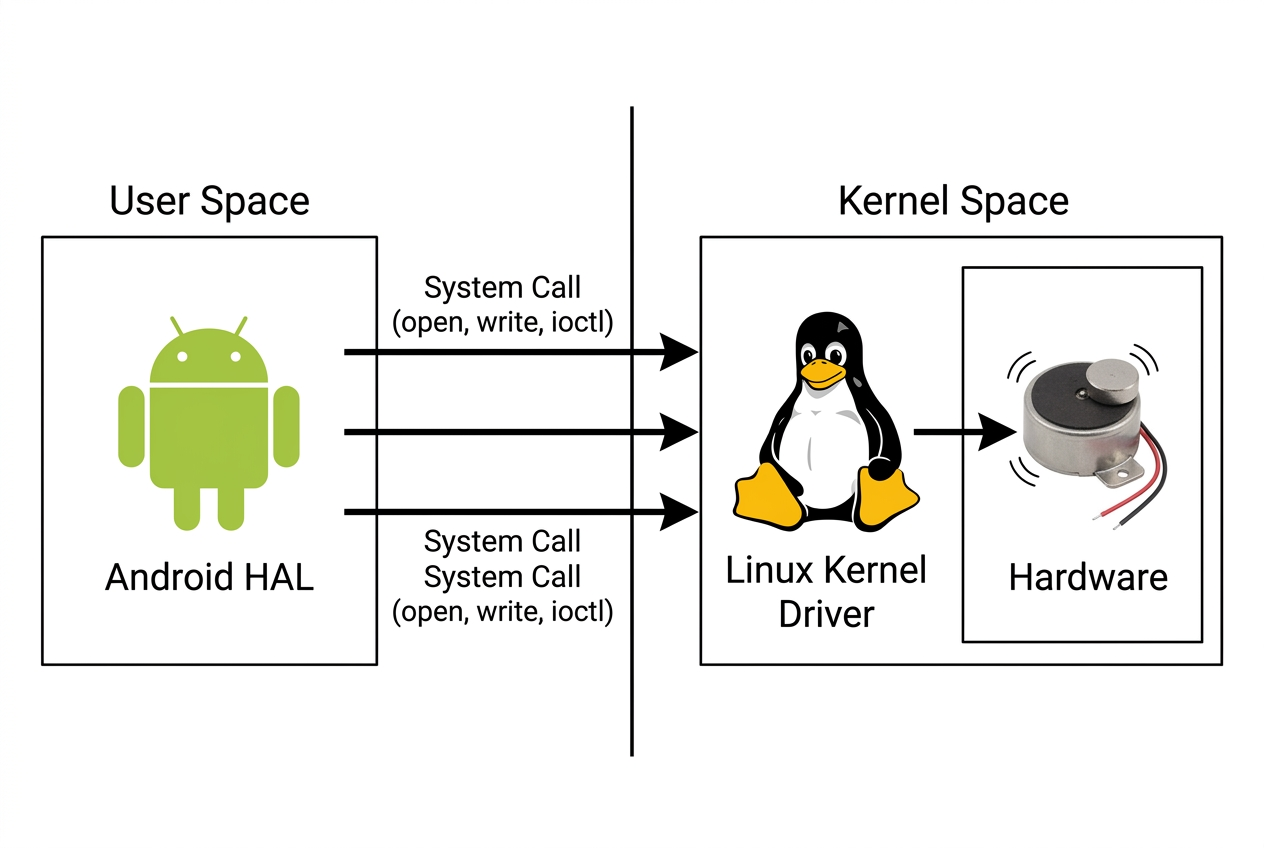

안드로이드 OS 레벨에서 하드웨어를 제어한다는 것은 결국 두 가지 세계의 경계를 넘나드는 일입니다. 하나는 자바 프레임워크의 명령을 받아 구동되는 유저 스페이스(User Space)의 HAL이고, 다른 하나는 하드웨어 레지스터와 물리적인 신호를 직접 주고받는 커널 스페이스(Kernel Space)의 리눅스 커널 드라이버입니다.

아무리 화려한 최신 AIDL HAL 인터페이스를 설계하더라도, 결국 최하단의 커널 드라이버가 열어둔 디바이스 노드에 제대로 데이터를 찔러 넣어주지 못하면 하드웨어는 꼼짝도 하지 않는데요. 이번 포스팅에서는 안드로이드 시스템 엔지니어링의 핵심인 HAL과 커널 드라이버의 상호작용 메커니즘을 알아보고, AOSP 진동(Vibrator) 모듈 코드를 예시로 삼아 유저 영역과 커널 영역이 물리적으로 결합하는 방식을 생생하게 파헤쳐 보겠습니다.

Generated by Gemini AI.

📌 핵심 요약 3줄

1. 커널 드라이버는 커널 스페이스에서 물리 하드웨어를 직접 제어하며, 유저 스페이스가 접근할 수 있도록 /dev/vibrator 같은 파일 형태의 인터페이스를 개방합니다.
2. HAL은 유저 스페이스에 상주하면서 프레임워크의 표준 요청을 받아, 커널 드라이버가 열어둔 디바이스 노드에 open(), write(), ioctl() 등의 시스템 콜을 날리는 가교 역할을 합니다.
3. 이 두 계층의 명확한 분리 덕분에 안드로이드 표준 프레임워크 소스코드를 단 한 줄도 고치지 않고, 하단의 리눅스 드라이버와 HAL 파일만 교체하여 새로운 보드에 펌웨어를 이식할 수 있습니다.

---

1. HAL과 커널 드라이버의 역할 대조

소프트웨어 스택 상에서 두 컴포넌트가 담당하는 영역과 책임은 명확하게 갈립니다. 이들의 주요 차이점과 역할을 표로 요약했습니다.

비교 항목	유저 영역의 핵심: HAL (Hardware Abstraction Layer)	커널 영역의 지배자: 리눅스 커널 드라이버
실행 스페이스	유저 스페이스 (User Space)	커널 스페이스 (Kernel Space)
보안 레벨 및 권한	제한된 유저 권한 (SELinux 및 그룹 권한 통제)	최고 커널 권한 (하드웨어 및 시스템 자원 전권 제어)
주요 역할	안드로이드 표준 API를 하드웨어 명령어로 번역	하드웨어 레지스터 제어, 인터럽트 처리, 전원 관리
상호 소통 수단	상위 프레임워크와는 Binder IPC로 통신	상위 HAL과는 시스템 콜(VFS) 인터페이스로 소통
주요 활용 인터페이스	android.hardware.vibrator 등 AIDL/HIDL 규격	ioctl, sysfs (/sys/), procfs (/proc/), devfs (/dev/)
라이선스 제약	Apache 2.0 (소스코드 비공개 및 상용 자산 보호 가능)	GPL v2 (수정 시 소스코드 의무 공개 규칙 적용)

---

2. HAL과 커널 드라이버의 데이터 인터페이스 매핑

HAL 프로세스가 커널 드라이버에게 명령을 내릴 때는 리눅스의 표준 가상 파일 시스템(VFS) 아키텍처를 경유합니다. 하드웨어를 하나의 '파일'로 취급하여 제어하는 것인데요. 호출 흐름과 연결 구조는 다음과 같습니다.

유저 영역 (HAL 호출 함수)	리눅스 VFS 계층 (시스템 콜)	커널 영역 (드라이버 파일 오퍼레이션 포인터)	실제 수행되는 물리 동작
open("/dev/vibrator", ...)	sys_open() 호출	vibrator_fops.open 호출	드라이버가 하드웨어 사용 준비 및 세션 오픈
write(fd, &timeout, ...)	sys_write() 호출	vibrator_fops.write 호출	진동 모터에 전원을 공급하여 물리적인 진동 발생
ioctl(fd, VIB_SET_AMPLITUDE)	sys_ioctl() 호출	vibrator_fops.unlocked_ioctl	진동 세기나 패턴 등 특수 레지스터 파라미터 튜닝
close(fd)	sys_close() 호출	vibrator_fops.release 호출	하드웨어 자원 해제 및 절전(Power Down) 모드 진입

---

3. AOSP 진동(Vibrator) 모듈 소스 코드 분석

실제 코드가 어떻게 연결되는지 가상의 AOSP 진동 모듈 예제를 통해 고찰해 보겠습니다. 유저 스페이스의 HAL 코드가 커널 스페이스 드라이버의 함수 포인터를 깨우는 과정을 직관적으로 확인할 수 있습니다.

3.1 커널 스페이스: 리눅스 커널 드라이버 (vibrator.c)

하드웨어 진동 소자 제어 칩셋과 맞물려 도는 리눅스 커널 드라이버 모듈입니다. 유저 영역에서 시스템 콜을 보낼 때 맵핑될 file_operations를 정의하는 것이 핵심입니다.

C



#include <linux/module.h>
#include <linux/fs.h>
#include <linux/uaccess.h>
#include <linux/miscdevice.h>

#define DEVICE_NAME "vibrator"

// HAL이 open()을 수행할 때 불리는 함수
static int vibrator_open(struct inode *inode, struct file *file) {
    printk(KERN_INFO "[Kernel] Vibrator 하드웨어 세션이 열렸습니다.\n");
    return 0;
}

// HAL이 close()를 수행할 때 불리는 함수
static int vibrator_release(struct inode *inode, struct file *file) {
    printk(KERN_INFO "[Kernel] Vibrator 하드웨어 세션이 닫혔습니다.\n");
    return 0;
}

// HAL이 write()로 진동 시간을 던질 때 실행되는 물리 제어 함수
static ssize_t vibrator_write(struct file *file, const char __user *buf, size_t len, loff_t *off) {
    uint32_t timeout_ms;

    // 안전을 위해 유저 영역의 메모리 데이터를 커널 영역 공간으로 복사
    if (copy_from_user(&timeout_ms, buf, sizeof(timeout_ms))) {
        return -EFAULT;
    }

    // 실제 임베디드 환경이라면 여기서 GPIO 핀에 High 신호를 주거나 PWM 타이머를 켭니다.
    printk(KERN_INFO "[Kernel] %d ms 동안 하드웨어 진동 모터를 구동합니다.\n", timeout_ms);
    return len;
}

// 가상 파일 시스템의 시스템 콜 통로와 커널 내부 함수를 하드 매핑
static struct file_operations vibrator_fops = {
    .owner = THIS_MODULE,
    .open = vibrator_open,
    .release = vibrator_release,
    .write = vibrator_write,
};

// /dev/vibrator 노드를 자동으로 생성하기 위한 기타 장치(miscdevice) 등록
static struct miscdevice vibrator_misc_device = {
    .minor = MISC_DYNAMIC_MINOR,
    .name = DEVICE_NAME, // 이 이름으로 /dev/vibrator 가 생성됩니다.
    .fops = &vibrator_fops,
};

static int __init vibrator_init(void) {
    return misc_register(&vibrator_misc_device);
}

static void __exit vibrator_exit(void) {
    misc_deregister(&vibrator_misc_device);
}

module_init(vibrator_init);
module_exit(vibrator_exit);
MODULE_LICENSE("GPL");

3.2 유저 스페이스: 안드로이드 Vibrator HAL 구현부

이제 위 드라이버를 조종하는 유저 영역의 HAL 레이어 코드입니다. 안드로이드 시스템 서비스의 요청이 바인더를 타고 내려오면 아래 C++ 네이티브 코드가 트리거됩니다.

C++



#include <hardware/hardware.h>
#include <hardware/vibrator.h>
#include <fcntl.h>
#include <unistd.h>

#define VIBRATOR_DEVICE "/dev/vibrator"

// 상위 프레임워크가 "진동 켜줘" 라고 요청할 때 구동되는 함수
static int vibrator_on(uint32_t timeout_ms) {
    // 1. 커널 드라이버가 생성한 디바이스 파일 노드를 엽니다 (open 시스템 콜)
    int fd = open(VIBRATOR_DEVICE, O_WRONLY);
    if (fd < 0) {
        return -1; // 드라이버가 없거나 권한이 없으면 에러 반환
    }

    // 2. 파일 디스크립터에 진동 시간 데이터를 찌릅니다 (write 시스템 콜)
    // 이 순간 리눅스 VFS 계층을 거쳐 커널 드라이버의 vibrator_write가 깨어납니다.
    write(fd, &timeout_ms, sizeof(timeout_ms));

    // 3. 사용이 끝난 디바이스 핸들을 닫아 자원을 반환합니다 (close 시스템 콜)
    close(fd);
    return 0;
}

static int vibrator_off() {
    return vibrator_on(0); // 타임아웃을 0으로 넘겨 진동을 즉시 끔
}

// 안드로이드 하드웨어 모듈 규격에 맞추어 상위 인터페이스 구조체 체우기
static struct vibrator_device_t vibrator_device = {
    .common = {
        .tag = HARDWARE_MODULE_TAG,
        .module_api_version = 1,
        .hal_api_version = HARDWARE_HAL_API_VERSION,
        .id = VIBRATOR_HARDWARE_MODULE_ID,
    },
    .vibrator_on = vibrator_on,
    .vibrator_off = vibrator_off,
};

---

💡 HAL & 커널 드라이버 연동 개발을 위한 실전 팁

1. sysfs 인터페이스를 적극 활용한 드라이버 설계: 디바이스 노드를 열고 닫는 open/close 연산은 가상 파일 시스템 커널 컨텍스트 스위칭 비용이 발생하므로 빈번한 제어에는 다소 무거울 수 있습니다. 단순히 하드웨어의 특정 상태 값(예: LED 색상 변경, 충전 전류 제한 등)을 끄고 켜는 제어라면, 커널 드라이버 단에서 sysfs 속성 가상 파일을 개방하고(DEVICE_ATTR_RW 등 활용), HAL에서는 /sys/class/my_subsystem/vibrator/enable 같은 텍스트 파일에 0이나 1을 쓰도록 구현하는 것이 아키텍처 측면에서 훨씬 가볍고 깔끔합니다.
2. init.rc 스크립트를 통한 부팅 시 권한 할당: 커널 드라이버가 부팅 중에 디바이스 노드 /dev/vibrator를 성공적으로 생성하더라도, 리눅스 기본 규칙에 의해 초기 권한은 대개 root로 묶여 있습니다. 안드로이드 HAL 프로세스는 보안을 위해 root가 아닌 독립된 시스템 그룹 권한(예: system 또는 hardware)으로 실행되므로, 권한 불일치로 open() 단계에서 거부당합니다. 반드시 system/core/rootdir/init.rc 나 벤더 고유의 init.target.rc 파일을 열어 부팅 시점에 권한을 강제로 열어주는 규칙을 명시해 주어야 합니다.
3. 코드 스니펫



   # init.rc 예시 코드
   chown system system /dev/vibrator
   chmod 0660 /dev/vibrator


⚠️ 흔히 하는 실수

1. 커널 메모리 직접 참조 시 크래시 (copy_from_user 누락): 드라이버 개발에 익숙하지 않은 초보 플랫폼 개발자가 가장 많이 범하는 실수가 유저 공간의 버퍼 포인터 주소(buf)를 커널 스페이스 내부에서 그대로 역참조(*buf)하여 읽으려고 하는 행위입니다. 가상 메모리 매핑 아키텍처상 유저 스페이스의 주소 공간과 커널 스페이스의 주소 공간은 완전히 격리되어 있으므로 주소를 직접 참조하면 즉시 커널 패닉(Kernel Panic, OOPS)이 터지며 폰이 먹통이 됩니다. 반드시 위의 예제처럼 copy_from_user() 또는 copy_to_user() 가상 메모리 브릿지 함수를 거쳐 안전하게 데이터를 복사해 와야 합니다.
2. 비동기 인터럽트 컨텍스트 내에서의 데드락(Deadlock) 유발: 커널 드라이버가 하드웨어의 신호를 받기 위해 인터럽트 서비스 루틴(ISR)을 수행하는 도중, 유저 스페이스 HAL과의 소통을 기다리거나 메모리 할당(Sleep 가능한 kmalloc 등)을 시도하며 대기(Sleep) 상태로 전환되는 블로킹 함수를 호출하면 안 됩니다. 리눅스 커널 아키텍처 상 인터럽트 컨텍스트는 프로세스 스케줄링 대상이 아니므로 시스템이 제자리에서 굳어버리는 치명적인 데드락에 빠지게 됩니다. 시간이 걸리는 작업은 반드시 workqueue나 threaded_irq 같은 하반부(Bottom Half) 메커니즘으로 빼서 유저 공간과 동기화해야 시스템 안정성을 확보할 수 있습니다.

---

4. 결론

안드로이드의 아름다움은 "상위 레이어는 하드웨어 사양을 몰라도 되고, 하위 드라이버는 안드로이드의 복잡한 자바 앱 구조를 몰라도 된다"는 철저한 계층화에 있습니다. 유저 영역의 HAL이 표준 규약 스펙대로 깃발을 흔들면, 리눅스 가상 파일 시스템이 시스템 콜 바구니에 데이터를 담아 커널 영역 드라이버의 실제 구현 함수 포인터로 토스해 주는 이 유기적인 릴레이 과정이야말로 안드로이드 플랫폼 개발의 핵심 골자입니다.

이로써 안드로이드의 최하단 뿌리인 커널 드라이버부터 빌드 파이프라인까지 아우르는 시스템 연재 대단원의 막이 내렸습니다!
