안드로이드 아키텍처 완벽 분석: Linux 커널부터 AOSP 소스 코드까지 계층별 총정리

안드로이드 앱을 개발하다 보면 Context, ActivityManager, 혹은 로우 레벨의 부품 제어 같은 프레임워크 내부 동작이 문득 궁금해질 때가 있습니다. 안드로이드는 전 세계 수많은 제조사의 하드웨어 장치에서 범용적으로 돌아가야 하므로, 굉장히 꼼꼼하고 정교한 '계층형 아키텍처' 구조를 가지고 있는데요.

운영체제의 밑바닥인 리눅스 커널부터 우리가 매일 만지는 최상위 애플리케이션 계층까지, 각 레이어가 어떻게 맞물려 돌아가는지 이해하면 시스템의 한계를 극복하는 고성능 앱을 설계할 수 있습니다. 이번 포스팅에서는 AOSP(Android Open Source Project) 실제 소스 코드 예시와 함께 안드로이드 아키텍처의 5대 핵심 계층을 시원하게 파헤쳐 보겠습니다.

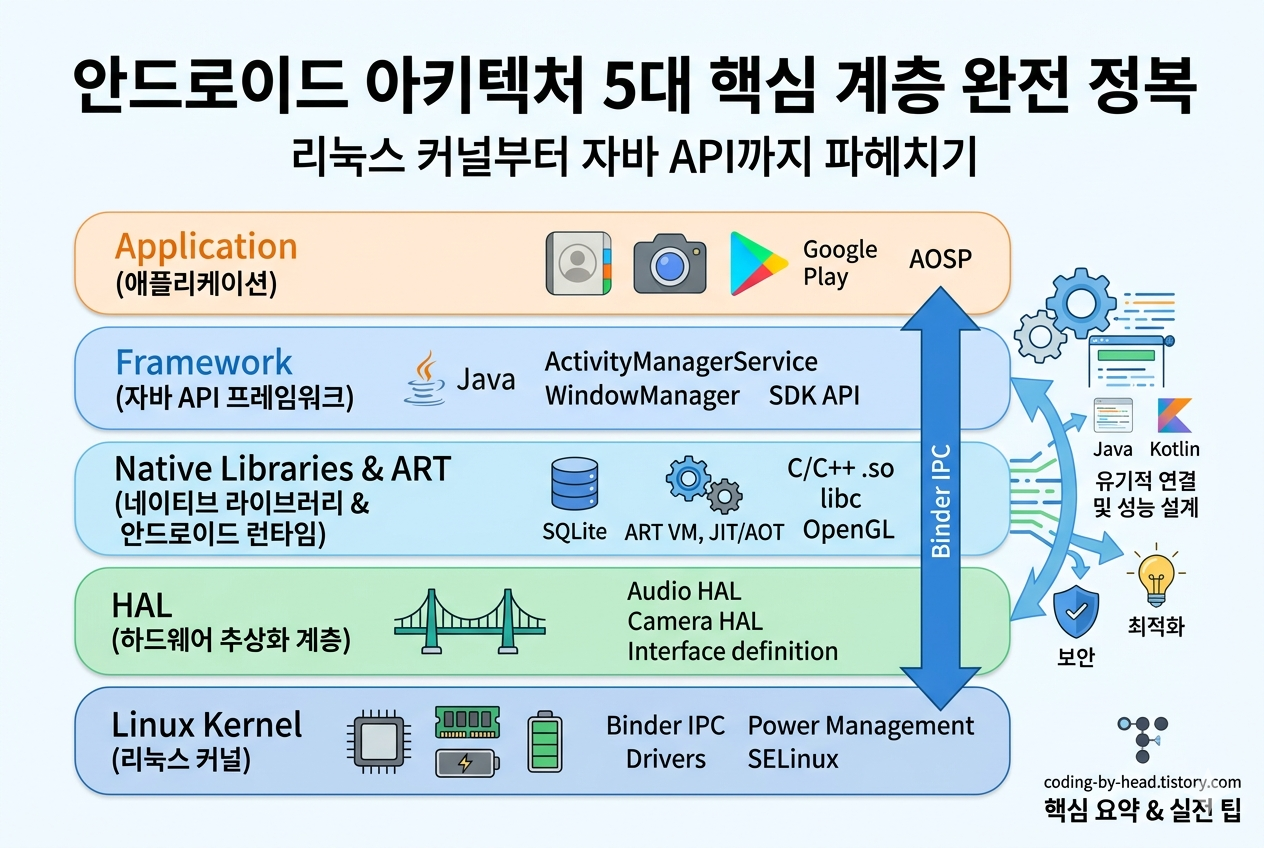

Generated by Gemini AI.



📌 핵심 요약 3줄

1. 안드로이드 아키텍처는 하드웨어를 제어하는 Linux Kernel, 하드웨어를 추상화하는 HAL, 실행 환경인 Native Libraries & ART, 표준 API를 제공하는 Framework, 최상위 Application 레이어로 구성됩니다.
2. 내부적으로 프로세스 간 빠른 데이터 교환을 위해 Binder IPC 메커니즘을 사용하며, C/C++ 소스 코드와 자바 프레임워크가 유기적으로 연결되어 동작합니다.
3. 각 계층이 독립적으로 분리되어 있어 하드웨어 제조사는 커널이나 상위 프레임워크를 크게 수정하지 않고도 자사 부품에 맞는 HAL만 구현해 대응할 수 있습니다.

---

1. 안드로이드 아키텍처 5대 계층 한눈에 보기

본격적인 세부 분석에 앞서, 안드로이드 내부가 어떻게 층층이 쌓여있는지 구조 표를 통해 직관적으로 살펴보겠습니다.

계층 (Layer)	주요 역할 및 책임	핵심 컴포넌트 및 기술	주요 사용 언어
5. Application	사용자가 눈으로 보고 상호작용하는 최상위 앱 레이어	시스템 기본 앱, 서드파티 앱 (Kotlin/Java)	Kotlin, Java
4. Framework	앱 개발에 필요한 자바 표준 API 및 시스템 핵심 서비스 제공	Activity Manager, Window Manager, Package Manager	Java
3. Native Libs & ART	고성능 C/C++ 라이브러리 구동 및 앱 실행 가상 머신(Runtime) 환경	Bionic libc, SQLite, ART (JIT/AOT 컴파일러)	C, C++, Java
2. HAL	상위 프레임워크가 하드웨어 사양을 몰라도 제어할 수 있게 돕는 추상화 인터페이스	Audio, Camera, Bluetooth, Gralloc (.so 라이브러리)	C, C++
1. Linux Kernel	하드웨어 추상화의 기반이자 스케줄링, 메모리 관리, 보안의 최하단 기초	Binder IPC, 전력 관리(Wakelocks), SELinux, 물리 드라이버	C

---

2. Linux Kernel (최하단 시스템의 기반)

안드로이드 시스템의 뿌리는 바로 리눅스 커널(Linux Kernel)입니다. 스레딩, 로우 레벨 메모리 관리, 네트워크 스택 등 운영체제의 필수 기능을 안정적으로 제공하죠. 다만, 안드로이드는 순수 리눅스 커널을 그대로 쓰지 않고 모바일 환경에 특화된 고유의 기능을 추가해 사용합니다.

2.1 리눅스 커널 레이어의 주요 기능

• Binder IPC: 안드로이드 시스템의 핵심으로, 서로 다른 프로세스들이 안전하고 빠르게 데이터를 주고받을 수 있도록 커널 수준에서 지원하는 통신 메커니즘입니다.
• Low Memory Killer & Wakelocks: 모바일 기기의 제한된 배터리와 메모리를 효율적으로 아끼고 관리합니다.
• SELinux: 리눅스 기반 보안 시스템을 안드로이드에 맞게 강화하여 앱 간의 권한 격리를 보장합니다.

2.2 AOSP 코드 예시: Binder IPC 장치 드라이버 (drivers/android/binder.c)

프로세스 간 커뮤니케이션을 요청할 때 커널 단에서 입력 신호(ioctl)를 처리하는 실제 핵심 함수 구조입니다.

C



static int binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
    struct binder_proc *proc = filp->private_data;
    struct binder_thread *thread = NULL;
    int ret;

    mutex_lock(&proc->inner_lock);
    thread = binder_get_thread(proc);
    if (!thread) {
        mutex_unlock(&proc->inner_lock);
        return -ENOMEM;
    }
    // 실제로 읽기/쓰기 커맨드를 분석하여 IPC 데이터를 전달하는 핵심 장치 함수
    ret = binder_ioctl_write_read(proc, thread, cmd, arg);
    mutex_unlock(&proc->inner_lock);
    return ret;
}

---

3. Hardware Abstraction Layer (HAL, 하드웨어 추상화 계층)

HAL은 말 그대로 하드웨어를 추상화하여 감싸주는 계층입니다. 디바이스마다 카메라, 오디오, 센서 칩셋 제조사가 제각각일 텐데요. 상위 프레임워크가 특정 제조사 칩셋에 종속되지 않도록 표준 규격 인터페이스를 제공하는 역할을 담당합니다.

3.1 HAL 레이어의 주요 특징

• 제조사는 안드로이드가 정의한 규격대로 C/C++ 소스 코드를 구현해 동적 라이브러리(*.so) 형태로 기기에 탑재합니다.
• 상위 자바 프레임워크는 하드웨어의 상세한 내부 회로를 몰라도 HAL 인터페이스만 호출하면 하드웨어를 똑같이 제어할 수 있습니다.

3.2 AOSP 코드 예시: Audio HAL 인터페이스 (hardware/libhardware/include/hardware/audio.h)

제조사들이 오디오 칩셋 드라이버를 안드로이드에 맞추기 위해 반드시 구현해야 하는 표준 구조체 명세입니다.

C



struct audio_hw_device {
    struct hw_device_t common;

    // 오디오 장치 상태 체크 및 볼륨 제어 함수 포인터들
    int (*init_check)(const struct audio_hw_device *dev);
    int (*set_voice_volume)(struct audio_hw_device *dev, float volume);
    int (*set_master_volume)(struct audio_hw_device *dev, float volume);

    // 오디오 출력 스트림을 열기 위한 표준 인터페이스
    struct audio_stream_out *(*open_output_stream)(
        struct audio_hw_device *dev, audio_io_handle_t handle);
};

---

4. Native Libraries & Android Runtime (ART)

이 계층부터는 본격적으로 시스템을 구동하고 앱을 실행하는 런타임 환경에 해당합니다.

구성 요소	핵심 기능 설명	대표적인 예시 컴포넌트
Native Libraries	성능이 타이트하게 요구되는 작업을 처리하기 위해 C/C++로 작성된 저수준 라이브러리 영역	- Bionic (libc): 안드로이드 전용 경량 C 라이브러리 - SQLite: 내장 로컬 DB 엔진 - OpenGL ES / Vulkan: 하드웨어 가속 2D/3D 그래픽 엔진 - WebKit / Blink: 웹뷰 렌더링 엔진
Android Runtime (ART)	자바/코틀린 바이트 코드를 기계어로 번역해 앱을 실행하는 가상 머신 가동 레이어	- AOT(Ahead-of-Time): 설치 시 미리 컴파일해 실행 속도 극대화 - JIT(Just-in-Time): 실시간으로 자주 쓰는 코드를 컴파일해 메모리 절약

---

5. Android Framework (자바 API 계층)

우리가 안드로이드 SDK를 활용해 앱을 개발할 때 가장 많이 마주하는 자바/코틀린 레이어입니다. 안드로이드 OS의 전반적인 기능을 제어하는 백엔드 시스템 서비스들이 여기에 포진해 있습니다.

5.1 프레임워크 주요 매니저 컴포넌트

• Activity Manager: 앱의 생명주기(Lifecycle)와 액티비티 스택을 총괄 관리합니다.
• Window Manager: 화면에 뷰(View)를 그리고 창이 배치되는 레이아웃 서피스를 제어합니다.
• Notification Manager: 상단 바 알림 메시지를 생성하고 제어합니다.

5.2 AOSP 코드 예시: ActivityManagerService (frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java)

우리가 앱 코드에서 startActivity()를 호출하면 프레임워크 내부 서비스 시스템에서 보안 권한을 체크하고 실제 프로세스를 띄우는 핵심 로직입니다.

Java



public class ActivityManagerService extends IActivityManager.Stub {

    public void startActivity(Intent intent) {
        // 호출한 앱이 액티비티를 실행할 수 있는 정당한 권한이 있는지 검증
        enforceCallingPermission("android.permission.START_ACTIVITY");

        // 실행하려는 프로세스 레코드를 가져옴
        ProcessRecord app = getProcessRecord();

        // 격리된 환경 내부에서 안전하게 액티비티 실행 프로세스 락을 걸고 실행
        startActivityLocked(app, intent);
    }
}

---

6. Application Layer (사용자 애플리케이션 계층)

아키텍처의 맨 꼭대기인 최상위 레이어로, 주소록이나 카메라 같은 시스템 기본 내장 앱부터 구글 플레이스토어에서 다운로드하는 모든 서드파티 앱들이 여기에 속합니다. 4계층인 프레임워크가 제공하는 자바 API 인터페이스를 명확하게 준수하여 구동됩니다.

Java



// Framework 계층의 AppCompatActivity를 상속받아 화면을 띄우는 가장 보편적인 최상위 레벨 앱 코드
public class MainActivity extends AppCompatActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState) {
            super.onCreate(savedInstanceState);
            setContentView(R.layout.activity_main); // WindowManager와 연결되어 화면 렌더링 유도
        }
    }
}

---

💡 안드로이드 개발을 위한 실전 팁

1. Main Thread(UI Thread) 절대 방어하기: 아키텍처 구조상 최상위 앱 레이어의 UI 렌더링은 WindowManagerService와 긴밀하게 통신합니다. 4계층 프레임워크 시스템은 UI 스레드가 5초 이상 응답하지 않으면 시스템 차원에서 ANR(Application Not Responding) 팝업을 강제로 띄워버립니다. 따라서 무거운 DB 조회(SQLite)나 네트워크 통신은 반드시 백그라운드 스레드(Coroutines, RxJava 등)로 빼주어야 합니다.
2. AIDL을 활용한 IPC 바인더 통신 최적화: 내가 만든 앱의 서비스를 다른 앱이나 시스템 프로세스가 가져다 쓰게 하려면 프레임워크의 AIDL(Android Interface Definition Language)을 설계해야 합니다. 이때 내부적으로는 결국 1계층의 Binder IPC 가동을 타게 되므로, 통신 횟수를 최소화하도록 데이터 구조를 직렬화(Parcelable)하여 한 번에 크게 뭉쳐 보내는 것이 하드웨어 성능상 훨씬 이득입니다.

⚠️ 흔히 하는 실수

1. 정적 변수(Static)에 Context 담기: Toast나 특정 다이얼로그를 편하게 띄우겠다고 static Context context; 변수를 만들고 액티비티 참조를 넣어두는 경우가 정말 많습니다. 이렇게 하면 액티비티 화면이 닫혀 소멸(onDestroy)되어도 4계층 시스템 가비지 컬렉터(GC)가 해당 액티비티의 메모리를 수거하지 못해 심각한 메모리 누수(Memory Leak)가 발생합니다. 꼭 필요하다면 Context.getApplicationContext()를 활용해 앱 전역 컨텍스트를 참조하세요.
2. 백그라운드 제약 무시하고 대책 없이 서비스 구동하기: 옛날 안드로이드 방식만 생각하고 Service 컴포넌트를 백그라운드에서 상시 가동시키면 최신 안드로이드 OS 아키텍처 환경에서는 시스템이 앱 프로세스를 강제로 즉시 종료시킵니다. 시스템 리소스와 배터리를 방어하기 위한 1계층(Wakelock 관리)과 4계층의 정책 변화 때문인데요. 주 주기적인 작업은 반드시 WorkManager를 사용하고, 실시간성이 중요한 작업은 상단 알림 바에 알림을 띄우는 Foreground Service를 선언해 주어야 합니다.

---

7. 결론

지금까지 살펴본 것처럼 안드로이드는 단순히 하나의 프로그램이 아니라, 하드웨어 장치 제어부터 자바 가상 가동 엔진까지 유기적으로 엮인 거대한 거대 생태계 시스템입니다. 리눅스 커널의 안정성 위에 HAL이라는 완충지대를 두고, 프레임워크 자바 API를 통해 안전하게 상위 앱 개발을 유도하는 구조 덕분에 전 세계 모바일 생태계를 지배할 수 있었던 것이죠.

운영체제의 흐름과 계층 간 통신 원리를 마음에 품고 코딩을 하신다면, 예기치 못한 에러나 크래시를 마주했을 때 로그를 분석하고 해결하는 디버깅 시야가 훨씬 넓어질 것입니다
