안드로이드 OpenGL ES 가이드: EGL 초기화부터 GPU 렌더링 파이프라인 분석

우리가 스마트폰 화면에서 화려한 3D 액션 게임을 즐기거나, 시스템 UI의 매끄러운 윈도우 전환 애니메이션을 볼 때, 안드로이드 내부에서는 초당 60회에서 120회 이상 수백만 개의 픽셀 데이터를 실시간으로 계산하는 치열한 연산이 벌어집니다. 이 무시무시한 고속 그래픽 연산을 CPU의 도움 없이 모바일 GPU(Graphics Processing Unit) 하드웨어로 다이렉트 처리하기 위해 설계된 전용 그래픽스 API 스택이 바로 'OpenGL ES(OpenGL for Embedded Systems)'입니다.

하지만 OpenGL ES 함수를 몇 줄 코딩한다고 해서 화면에 곧바로 그림이 그려지는 것은 아닙니다. 그래픽스 칩셋마다 다른 메모리 도메인을 관리하고, 안드로이드 고유의 윈도우 시스템인 서피스플링거(SurfaceFlinger)와 GPU를 안전하게 도킹해 주는 중재자가 필수적이기 때문인데요. 이번 포스팅에서는 이 거대한 연결 다리 역할을 수행하는 EGL 라이브러리의 정체와 AOSP(Android Open Source Project) 내부의 렌더링 컨텍스트 초기화 흐름, 그리고 네이티브 NDK 단에서 차세대 하드웨어 가속을 이끌어내는 파이프라인 최적화 시크릿을 깔끔하게 공유해 보겠습니다.

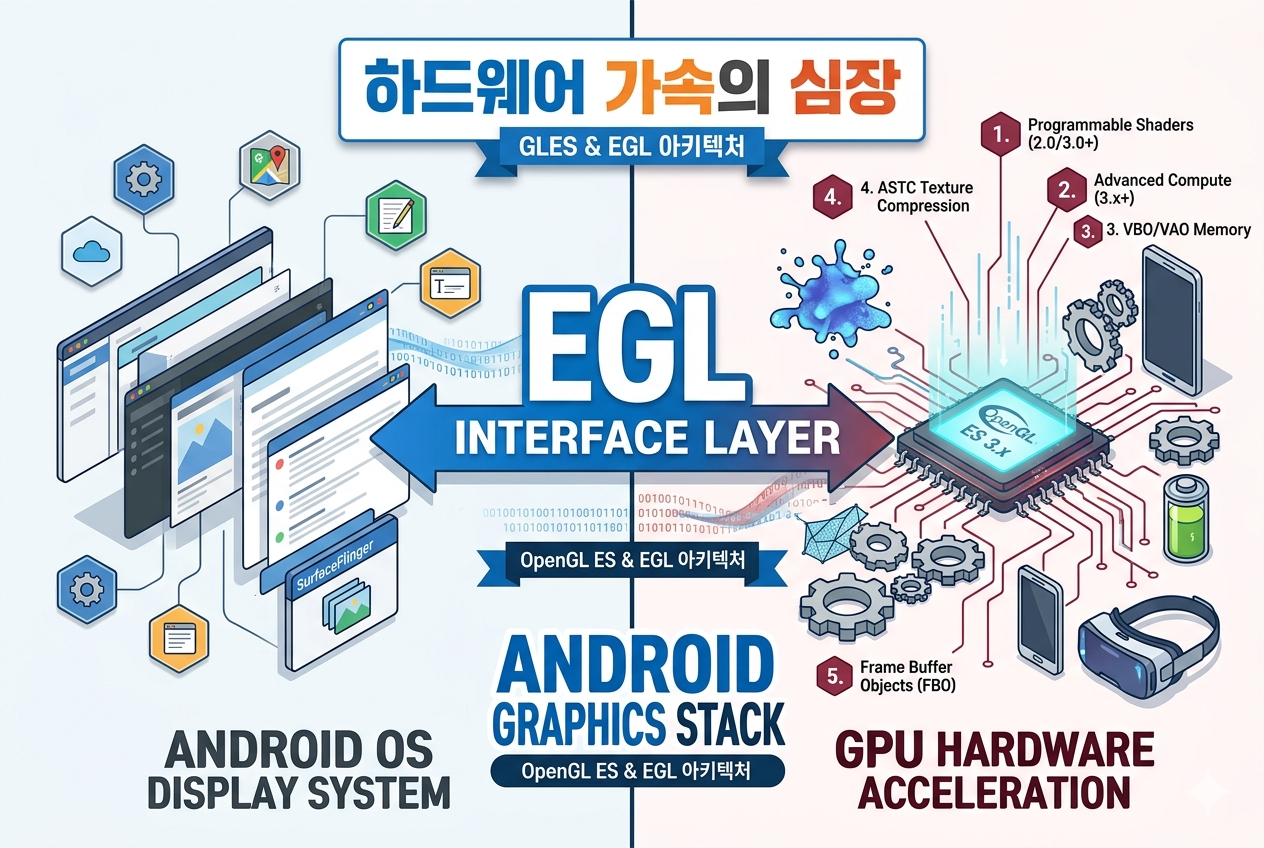

Generated by Gemini AI.

📌 핵심 요약 3줄

1. 안드로이드 그래픽스의 심장인 OpenGL ES는 크로스 플랫폼 경량 3D 렌더링 API이며, 시스템 OS 디스플레이와 GPU를 중재하는 EGL 인터페이스와 반드시 결합합니다.
2. 과거 소프트웨어 렌더링 방식인 libagl 구조는 최신 AOSP에서 완전히 퇴출되었으며, 현재는 **하드웨어 벤더 드라이버 가속 인터페이스(HAL)**가 연동을 전담합니다.
3. 성능 극대화를 위해서는 NDK 상에서 정점 데이터를 비디오 메모리에 상주시키는 VBO/VAO 기술과 압축 텍스처 포맷인 ASTC 아키텍처를 적극 도입해야 합니다.

---

1. OpenGL ES 버전별 그래픽스 아키텍처 변천사

안드로이드 생태계를 관통해 온 GLES 규격의 역사와 모바일 GPU 하드웨어 제어 방식의 패러다임 변화를 일목요연하게 정리했습니다.

OpenGL ES 규격	파이프라인 렌더링 구조	핵심 그래픽스 기술 요약	아키텍처 관점의 실무적 의의
GLES 1.x	고정 기능 파이프라인 (Fixed Function)	조명 및 변환 연산이 하드웨어 칩셋에 고정	유연성이 완전히 결여되어 현대 안드로이드 프로젝트에서는 거의 사장됨
GLES 2.0	프로그래머블 셰이더 (Programmable)	Vertex Shader 및 Fragment Shader(GLSL) 도입	픽셀 단위의 광원 효과와 커스텀 그래픽 알고리즘 커스텀 제어의 서막
GLES 3.x	고급 하드웨어 가속 파이프라인	Geometry Shader, Compute Shader, ASTC 압축	현대 모바일 고해상도 게임 및 복잡한 기하학적 연산(Compute) 가속화

---

2. OS 디스플레이와 GPU의 중재자, EGL 인터페이스 분석

OpenGL ES는 오직 '그림 그리는 법'만 아는 순수한 그래픽 알고리즘의 집합입니다. 하드웨어 화면 버퍼를 열고, 렌더링 표면을 윈도우 시스템에 사상하는OS 레벨의 수작업은 전적으로 EGL(Embedded-System Graphics Library)이 도맡아 처리합니다.

AOSP 소스 트리 내부의 frameworks/native/opengl/ 경로를 분석해 보면 다음과 같은 핵심 모듈들이 유기적으로 레이어를 형성하고 있습니다.

2.1 EGL 핵심 프레임워크 소스 레이아웃

Plaintext



frameworks/native/opengl/
├── include/           # GLES 및 EGL 크로스 플랫폼 표준 크로노스 헤더 파일
├── libs/
│   ├── EGL/          # 실제 GPU 드라이버를 로드하고 가상화하는 EGL 코어 로더
│   │   ├── egl_display.cpp  # 안드로이드 화면 물리 디스플레이 디바이스 매핑
│   │   ├── egl_context.cpp  # OpenGL 상태 머신 머신을 관리하는 컨텍스트 엔진
│   │   └── egl_surface.cpp  # 픽셀이 그려질 메모리 도메인(Surface) 라이프사이클 총괄
│   ├── GLESv2/        # 셰이더 기반 GLES 2.0/3.0 디스패치 테이블 라이브러리
│   └── GLES_CM/       # 레거시 GLES 1.x 하위 호환 호환 레이어

⚠️ 기술 팩트 체크: 과거 안드로이드 소스에 존재하던 libagl/ 디렉터리는 GPU가 없던 시절 CPU로 픽셀을 흉내 내던 소프트웨어 가속 구역입니다. 2026년 현재의 고성능 최신 AOSP 트리에서는 아키텍처 청산 작업을 통해 해당 코드가 제거되었으며, 오직 libs/EGL/ 로더를 통해 칩셋 벤더(hardware/google/gfxstream 또는 퀄컴/아드레노, arm/말리 등)의 실제 하드웨어 HAL 드라이버를 다이렉트로 로드하여 구동합니다.

---

3. 로우 레벨 코드로 보는 EGL 윈도우 생성 및 가동 파이프라인

네이티브 단말 내부에서 그래픽 가속을 켜기 위해 순차적으로 호출해야 하는 EGL 초기화 6단계 시퀀스의 소스코드 구현 패턴입니다.

C++



#include <EGL/egl.h>
#include <GLES3/gl3.h>
#include <android/native_window.h> // NDK 가상 윈도우 헤더

void initialize_opengl_hardware_canvas(ANativeWindow* native_window) {
    // Step 1: 안드로이드 기본 물리 디스플레이 핸들러를 획득합니다.
    EGLDisplay display = eglGetDisplay(EGL_DEFAULT_DISPLAY);

    // Step 2: EGL 서브시스템을 초기화하고 엔진 버전을 확인합니다.
    EGLint major, minor;
    eglInitialize(display, &major, &minor);

    // Step 3: 컬러 포맷, 알파 채널 등 렌더링에 필요한 속성(Configuration)을 커스텀 정의합니다.
    EGLint attribs[] = {
        EGL_RENDERABLE_TYPE, EGL_OPENGL_ES3_BIT_KHR, // GLES 3.0 버전 매핑
        EGL_SURFACE_TYPE, EGL_WINDOW_BIT,
        EGL_BLUE_SIZE, 8, EGL_GREEN_SIZE, 8, EGL_RED_SIZE, 8,
        EGL_NONE
    };
    EGLConfig config;
    EGLint numConfigs;
    eglChooseConfig(display, attribs, &config, 1, &numConfigs);

    // Step 4: 하드웨어 셰이더 상태 머신 정보를 담을 OpenGL 컨텍스트를 생성합니다.
    EGLint contextAttribs[] = { EGL_CONTEXT_CLIENT_VERSION, 3, EGL_NONE };
    EGLContext context = eglCreateContext(display, config, EGL_NO_CONTEXT, contextAttribs);

    // Step 5: NDK 레이어의 물리 가상 창과 EGL 그리기를 매핑할 윈도우 표면(Surface)을 형성합니다.
    EGLSurface surface = eglCreateWindowSurface(display, config, native_window, NULL);

    // Step 6: 내 스레드 풀에 "방금 만든 컨텍스트랑 서피스로 지금부터 그림 그려라"라고 명령을 인가합니다.
    eglMakeCurrent(display, surface, surface, context);
}

이 상태에서 그래픽 카드에 명령을 내리는 glDrawArrays() 같은 API를 호출하면, EGL 내부에서 관리하는 현재 컨텍스트 포인터를 조회(GET_CURRENT_CONTEXT)한 뒤, 벤더 드라이버의 하드웨어 커맨드 큐(Command Queue)로 렌더링 명령을 광속 스케줄링하게 됩니다.

---

4. 모바일 렌더링 파이프라인 성능 최적화 기법

OpenGL ES 환경에서 프레임 드랍(Drop) 현상 없이 초고속 렌더링을 달성하기 위한 하드웨어 밀착형 최적화 기법 가이드입니다.

최적화 기법 명칭	대상 그래픽 컴포넌트	리소스 제어 매커니즘 및 최적화 효과
VBO & VAO	버텍스 메모리 (Vertex Buffer)	정점 배열 데이터를 CPU 힙에서 매번 복사하지 않고, GPU 전용 고속 VRAM에 미리 박아두고 인덱스로만 참조하여 버스 병목 완전 제거
FBO	오프스크린 버퍼 (Frame Buffer)	실제 눈에 보이는 메인 디스플레이가 아닌, 메모리 뒤편의 가상 프레임 버퍼 공간에 선행 렌더링을 수행하여 그림자 효과(Shadow Map) 등 고난도 연산 가속화
ASTC 압축	텍스처 데이터 (Texture Map)	모바일 표준 고성능 텍스처 압축 규격을 채택하여, GPU 가 가상 메모리 상에서 압축을 풀지 않고 하드웨어적으로 즉시 디코딩하게 만들어 메모리 대역폭 폭발 방지

---

💡 OpenGL ES 및 그래픽스 플랫폼 개발을 위한 실전 팁

1. eglSwapBuffers와 서피스플링거 간의 동기화 버퍼 큐 매커니즘 이해: 렌더링 루프가 끝난 뒤 호출하는 eglSwapBuffers(display, surface) 함수는 단순한 화면 갱신 명령이 아닙니다. 이 함수가 실행되는 순간, EGL은 안드로이드 시스템 고유의 생산자-소비자 큐 인프라인 BufferQueue를 통해 다 구워진 그래픽 버퍼를 서피스플링거 디스플레이 컴포저에게 전송(queueBuffer)합니다. 이때 상위 프레임워크의 수직 동기화 시그널(VSYNC) 타이밍과 어긋나면 프레임이 칼질당하므로, NDK 스레드와 안드로이드 Choreographer 시그널을 연동하여 스왑 타이밍을 정밀 튜닝해야 부드러운 화면 렌더링 아키텍처가 완성됩니다.
2. 셰이더 프로그램 컴파일 및 링크 프로세스의 초기 런타임 집중 배치: OpenGL ES의 셰이더 코드(GLSL)는 앱이 실행되는 런타임 중에 GPU 드라이버 컴파일러에 의해 소스 바이너리로 컴파일됩니다. 이 glCompileShader와 glLinkProgram 연산은 모바일 CPU와 GPU 자원을 엄청나게 소모하는 고부하 작업입니다. 따라서 렌더링 루프 내부(onDrawFrame)에서 셰이더를 매번 컴파일하거나 런타임에 수시로 갱신하는 코드는 절대 금물이며, 반드시 서비스 구동 초기화 단계나 로딩 화면 시점에 한꺼번에 빌드하여 셰이더 프로그램 핸들러 ID만 메모리에 캐싱해 두고 재사용해야 프레임 스타터링(Stuttering) 렉 현상을 막을 수 있습니다.

⚠️ 흔히 하는 실수

1. 바인더 스레드 간 eglMakeCurrent 공유 권한 미스매치로 인한 크래시: 안드로이드 네이티브 멀티스레드 환경에서 흔히 벌어지는 실수입니다. OpenGL ES 컨텍스트는 철저하게 하나의 스레드에만 종속(Current)되는 독점 아키텍처 상태 머신입니다. A 스레드에서 이미 eglMakeCurrent를 호출해 그래픽 연산을 수행하고 있는데, 비동기로 백그라운드 텍스처를 로드하겠다며 B 스레드에서 동일한 컨텍스트 핸들러를 물리적으로 동시에 호출하면 즉시 EGL_BAD_ACCESS 에러를 뿜으며 그래픽 파이프라인 전체가 파괴됩니다. 멀티스레드 렌더링이 필요하다면 자식 스레드 전용의 가상 공유 컨텍스트(Shared Context)를 별도로 파생시켜 할당해야 안전합니다.
2. 비관리형 텍스처/버퍼 객체의 명시적 자원 삭제(glDelete) 누락으로 인한 VRAM 고갈: C++ NDK 레이어에서 glGenTextures()나 glGenBuffers()를 통해 하드웨어 가속 리소스를 생성해 놓고, 씬(Scene)이 전환되거나 객체가 소멸할 때 glDeleteTextures()나 glDeleteBuffers()를 생략하는 경우가 많습니다. 이 하드웨어 버퍼들은 유저 영역 C++ 힙 영역에 머무는 것이 아니라 실제 GPU의 비디오 메모리(VRAM) 깊숙한 곳에 사상되므로, C++ 클래스가 파괴되더라도 그래픽 칩셋 메모리에 영구히 박혀 누수(Memory Leak)를 유발합니다. 결국 시스템 전체 그래픽 메모리가 말라붙어 카메라나 다른 앱의 그래픽스 컨텍스트까지 연쇄 다운시키는 주범이 되므로 수명 주기 소멸자 처리를 엄격히 해야 합니다.

---

5. 결론

Android 그래픽 시스템의 화려함 밑바닥에는 디스플레이의 가상 도메인을 칼같이 칼질하고 물리 GPU 파이프라인의 명령을 지휘하는 EGL과 OpenGL ES라는 단단한 공학적 기반이 자리 잡고 있습니다. 과거의 소프트웨어 렌더링 오버헤드를 걷어내고 완벽한 하드웨어 벤더 HAL 가속 체제로 정착한 최신 AOSP 그래픽 스택을 명확히 이해할 때, 우리는 모바일 디바이스의 하드웨어 한계를 넘나드는 초고속 렌더링 아키텍처를 온전히 제어할 수 있습니다.
