안드로이드 HAL과 커널 드라이버 연동 가이드: 소스코드 기반 디바이스 노드 제어법

안드로이드 플랫폼 엔지니어링의 최종 종착지는 결국 유저 스페이스(User Space)의 추상화된 소프트웨어 명령을 커널 스페이스(Kernel Space) 너머에 있는 물리 하드웨어 실체로 전달하는 것입니다. 아무리 화려한 Java/Kotlin API를 설계하고 Stable AIDL 인터페이스를 단단하게 짰더라도, 최하단의 리눅스 커널 드라이버 레지스터에 전기 신호를 흘려보내지 못하면 스마트폰의 진동 모터나 로봇의 관절 제어 모듈은 단 1밀리미터도 움직이지 못하기 때문입니다.

여기서 유저 영역의 경계선에 서서 리눅스 파일 시스템의 문을 열고 커널 드라이버와 직접 소통하는 최전방 사령관이 바로 HAL(Hardware Abstraction Layer) 프로세스입니다. 이번 포스팅에서는 유저 스페이스와 커널 스페이스를 관통하는 안드로이드 데이터 패스의 실체 구조를 알아보고, HAL 레이어에서 네이티브 공유 라이브러리를 동적으로 로드하는 방법과 sysfs, devfs 디바이스 노드를 열어 커널 드라이버를 제어하는 실전 AOSP 코드 구현 패턴을 명쾌하게 파헤쳐 보겠습니다.

Generated by Gemini AI.



📌 핵심 요약 3줄

1. 안드로이드 프레임워크의 명령은 바인더 IPC를 타고 독립 프로세스인 Stable AIDL HAL로 전달되며, HAL은 유저 영역의 Native 라이브러리와 유기적으로 결합합니다.
2. HAL 프로세스는 리눅스 파일 인터페이스인 **디바이스 노드(/dev/*)**를 개방하여 커널 공간에 진입할 수 있는 통로를 확보합니다.
3. 커널 공간으로 진입한 명령은 리눅스 표준 파일 연산(open/read/write) 및 ioctl 시스템 콜을 통해 최종적으로 커널 캐릭터 드라이버와 물리 소자를 제어합니다.

---

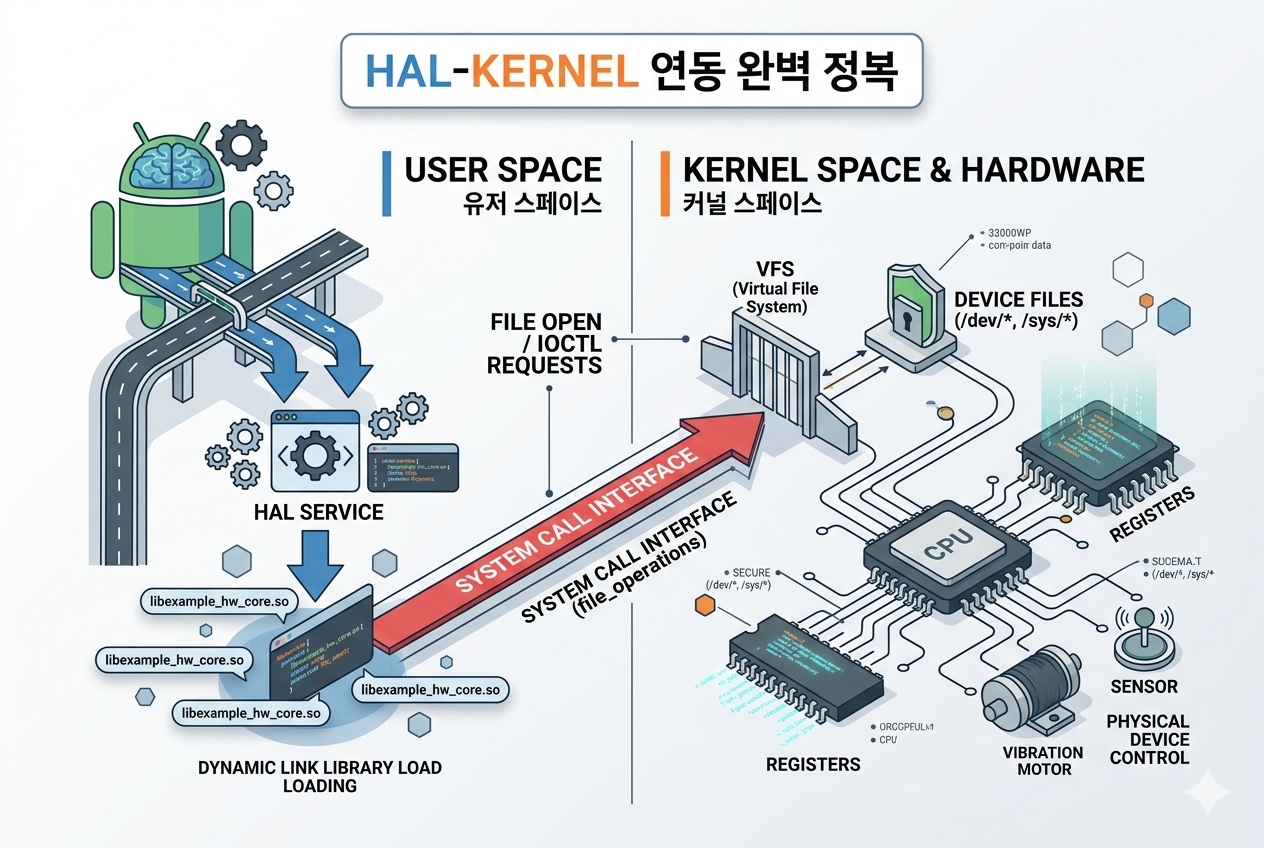

1. 유저 스페이스부터 커널 스페이스까지의 엔드투엔드 데이터 아키텍처

앱 레이어부터 최하단 하드웨어 소자까지 데이터가 전달되는 하향식 계층 구조와 각 계층의 핵심 메모리 도메인을 한눈에 파악할 수 있도록 정리했습니다.

실행 공간 (Space)	아키텍처 레이어 (Layer)	통신 매커니즘 및 제어 인터페이스	핵심 역할 및 데이터 형태
User Space	Application Layer	안드로이드 SDK 표준 API 호출	자바/코틀린 기반 비즈니스 로직 처리
User Space	Framework Layer	JNI (Java Native Interface) 브릿지	시스템 서비스 제어 및 AIDL 바인더 클라이언트 가동
User Space	HAL Layer (Native)	Stable AIDL Service / Native Shared Library	하드웨어 독립적 추상화 알고리즘 및 벤더 데몬 구동
Kernel Space	VFS (Virtual File System)	디바이스 파일 노드 (/dev/*, /sys/*)	유저 영역과 커널 영역을 잇는 파일 디스크립터 매핑
Kernel Space	Linux Kernel Layer	file_operations (open/read/write/ioctl)	커널 캐릭터 드라이버 레지스터 제어 및 물리 메모리 사상

---

2. HAL 레이어에서 Native 공유 라이브러리 연동 구조

HAL 서비스를 구현할 때, 드라이버 파싱 알고리즘이나 칩셋 특화 연산 로직을 별도의 공유 라이브러리(.so)로 분리해 두면 코드 재사용성과 유지보수성이 크게 올라갑니다. 최신 Android.bp 규칙에 맞춰 두 모듈을 컴파일하고 연결하는 구조를 설계해 보겠습니다.

2.1 하드웨어 제어 코어 공유 라이브러리 정의 (Android.bp)

코드 스니펫



// vendor/example/hardware/libcore/Android.bp
cc_library_shared {
    name: "libexample_hw_core",
    vendor: true, // 벤더 파티션(/vendor/lib64)에 안전하게 적재
    srcs: ["example_core.cpp"],
    shared_libs: ["liblog"],
    export_include_dirs: ["include"], // HAL이 참조할 헤더 경로 노출
    cflags: ["-Wall", "-Werror"],
}

2.2 공유 라이브러리를 동적 로드하는 Stable AIDL HAL 서비스 정의 (Android.bp)

코드 스니펫



// vendor/example/hardware/service/Android.bp
cc_binary {
    name: "android.hardware.example-service",
    relative_install_path: "hw",
    vendor: true,
    srcs: ["ExampleHalService.cpp", "main.cpp"],
    shared_libs: [
        "libbase",
        "libbinder_ndk",
        "android.hardware.example-V1-ndk", // 자동 생성된 AIDL NDK 백엔드
        "libexample_hw_core", // 위에 선언한 공유 라이브러리를 종속성에 추가
    ],
}

2.3 HAL 서비스 구현부에서 라이브러리 API 호출 예시 (ExampleHalService.cpp)

C++



#include <aidl/android/hardware/example/BnExample.h>
#include <example_core.h> // libexample_hw_core에서 수출(export)한 헤더 파일

namespace aidl::android::hardware::example {

class ExampleHalService : public BnExample {
public:
    ::ndk::ScopedAStatus getExampleData(std::string* _aidl_return) override {
        // 공유 라이브러리에 내장된 네이티브 코어 하드웨어 연산 함수를 안전하게 호출합니다.
        int32_t hardware_raw_code = example_core_read_raw_sensor();

        *_aidl_return = "정제된 센서 코드 데이터: " + std::to_string(hardware_raw_code);
        return ::ndk::ScopedAStatus::ok();
    }
};

} // namespace aidl::android::hardware::example

---

3. HAL 레이어와 Linux 커널 드라이버의 실전 파일 연동

HAL 프로세스는 엄연히 유저 영역에 떠 있기 때문에 하드웨어 메모리에 직접 주소를 칠 수 없습니다. 따라서 리눅스 커널이 인터페이스로 열어준 가상 파일 시스템 노드를 open하여 진입해야 합니다.

3.1 Linux 커널 캐릭터 드라이버 핵심 구조 예시 (example_kernel.c)

커널 스페이스에서 유저 영역의 파일 시스템 요청을 받아줄 드라이버 뼈대 코드입니다.

C



#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/uaccess.h>

#define DEVICE_NAME "example_device"
#define MAJOR_NUM 240 // 가상 메이저 번호

static int example_open(struct inode *inode, struct file *file) {
    pr_info("Example 커널 드라이버: HAL 프로세스가 노드를 오픈했습니다.\n");
    return 0;
}

// HAL이 read() 시스템 콜을 날렸을 때 커널 데이터를 유저 스페이스 버퍼로 복사해주는 함수
static ssize_t example_read(struct file *file, char __user *buf, size_t count, loff_t *ppos) {
    char kernel_sensor_data[] = "99"; // 하드웨어 레지스터에서 읽어온 실제 값이라고 가정
    unsigned long missing = copy_to_user(buf, kernel_sensor_data, sizeof(kernel_sensor_data));
    return missing == 0 ? sizeof(kernel_sensor_data) : -EFAULT;
}

// 가상 가상 파일 오퍼레이션 테이블 매핑
static struct file_operations fops = {
    .owner = THIS_MODULE,
    .open = example_open,
    .read = example_read,
};

static int __init example_kernel_init(void) {
    register_chrdev(MAJOR_NUM, DEVICE_NAME, &fops);
    pr_info("Example 커널 드라이버 로드 완료.\n");
    return 0;
}

static void __exit example_kernel_exit(void) {
    unregister_chrdev(MAJOR_NUM, DEVICE_NAME);
}

module_init(example_kernel_init);
module_exit(example_kernel_exit);
MODULE_LICENSE("GPL");

3.2 HAL 서비스단에서 디바이스 노드를 열어 통신하는 소스 구현

C++



#include <fcntl.h>
#include <unistd.h>
#include <android-base/logging.h>

#define DEVICE_NODE_PATH "/dev/example_device"

void execute_hardware_io_pipeline() {
    // 1. 커널이 가상 파일 시스템으로 뚫어놓은 드라이버 노드를 오픈합니다.
    int file_descriptor = open(DEVICE_NODE_PATH, O_RDWR);
    if (file_descriptor < 0) {
        LOG(ERROR) << "디바이스 노드 파일 오픈 실패! 권한이나 경로를 확인하세요.";
        return;
    }

    // 2. 커널 드라이버의 read 영역에 접근하여 생데이터 버퍼를 받아옵니다.
    char data_buffer[64] = {0,};
    ssize_t bytes_read = read(file_descriptor, data_buffer, sizeof(data_buffer) - 1);

    if (bytes_read > 0) {
        LOG(INFO) << "커널 드라이버로부터 긁어온 생데이터 수신 성공: " << data_buffer;
    } else {
        LOG(WARNING) << "커널 드라이버 내부 버퍼 읽기 실패.";
    }

    // 3. 사용이 끝난 파일 디스크립터 자원은 커널 시스템에 반드시 반납합니다.
    close(file_descriptor);
}

---

💡 HAL & 커널 연동 아키텍처 설계를 위한 실전 팁

1. 단순 제어는 sysfs 노드, 다중 스트림 제어는 ioctl 구조 채택: HAL에서 커널 드라이버와 통신할 때, 단순히 하드웨어 LED를 켜고 끄거나 절전 모드를 전환하는 단발성 플래그 제어라면 /sys/class/example/enable 같은 가상 텍스트 속성 파일(sysfs)에 문자열 1이나 0을 write하는 구조가 훨씬 가볍고 직관적입니다. 반면, 복잡한 주파수 세팅 파라미터를 통째로 넘기거나 수시로 하드웨어 상태 구조체를 통째로 주고받아야 한다면 파일 구조체 기반의 ioctl(int fd, unsigned long request, ...) 시스템 콜 인터페이스를 단단하게 정의하여 C 구조체 패킷을 다이렉트로 전달하는 아키텍처가 성능상 훨씬 정답에 가깝습니다.
2. O_CLOEXEC 플래그 설정을 통한 파일 디스크립터 자원 유수 방어: HAL 코드 내부에서 커널 노드를 열 때 open(DEVICE_NODE_PATH, O_RDWR | O_CLOEXEC) 형태로 O_CLOEXEC 플래그를 습관적으로 넣어주는 것이 좋습니다. 이 설정을 누락하면 혹시나 모를 HAL 서비스 내부 비정상 분기 처리나 프로세스가 자식 프로세스를 fork하여 다른 데몬을 실행할 때, 부모 HAL이 열어놓았던 하드웨어 커널 파일 디스크립터 헨들러가 닫히지 않고 그대로 자식에게 유출되어 상속되는 현상이 벌어집니다. 이로 인해 하드웨어 소유권이 잠겨버려 다음 번 open이 원천 거부되는 기괴한 먹통 버그를 완벽하게 예방할 수 있습니다.

⚠️ 흔히 하는 실수

1. 디바이스 노드 소유권 권한 매핑(ueventd.rc) 선언 누락: 커널 소스 트리에 드라이버를 잘 등록해서 보드가 켜질 때 /dev/example_device 노드가 정상적으로 생성되었더라도, HAL 바이너리를 실행하면 백전백승 오픈 에러(Permission Denied)가 납니다. 기본적으로 리눅스 커널이 파일 노드를 생성하면 소유권이 root로만 잡히기 때문인데요. 이를 안드로이드 시스템 레이어와 연동하려면 벤더 디렉터리의 ueventd.rc 스크립트 설정 파일에 /dev/example_device 0660 system system 또는 hal_bluetooth와 같이 내 커텀 HAL 프로세스가 속한 시스템 그룹 유저에게 읽기/쓰기 권한을 명시적으로 위임해 주어야 파일 시스템 차단벽에 걸리지 않습니다.
2. 커널 복사 함수(copy_to_user) 누락으로 인한 메모리 커널 패닉 크래시: 임베디드 C 코딩에 익숙한 엔지니어들이 가장 자주 저지르는 치명적인 실수입니다. 커널 드라이버 내부의 read 함수를 구현할 때, 유저 영역 HAL이 넘겨준 버퍼 포인터 주소값(char __user *buf)에다가 커널 메모리 주소 포인터를 일반 대입 연산자나 memcpy로 날것 그대로 복사해 밀어 넣는 경우입니다. 가상 가상 가상 가상 메모리 매핑 아키텍처상 유저 공간과 커널 공간은 주소 체계가 완전히 분리되어 있으므로 포인터를 직접 참조하는 순간 커널 세그멘테이션 폴트가 발생하며 폰이 그 자리에서 재부팅(Kernel Panic)됩니다. 무조건 커널 안전 전송 함수인 copy_to_user() 또는 copy_from_user() 안전망을 거쳐 데이터를 바인딩해야 시스템 안정성이 보장됩니다.

---

4. 결론

HAL 레이어와 커널 드라이버 간의 긴밀한 상호작용은 안드로이드가 단순한 모바일 프레임워크를 넘어, 세상 모든 하드웨어 소자를 샌드박스 형태로 통제할 수 있게 만든 아키텍처의 원동력입니다. 공유 라이브러리를 통해 네이티브 코드의 비즈니스 모듈을 파편화 없이 모듈화하고, 리눅스 표준 파일 시스템 인터페이스 규격을 준수하여 안전하게 커널 공간과 도킹할 때, 우리는 가장 안전하고 단단한 하드웨어 컨트롤 OS 아키텍처를 손에 쥘 수 있습니다.
