임베디드 개발자를 위한 U-Boot 커널 로딩 및 부팅 시퀀스 완벽 가이드

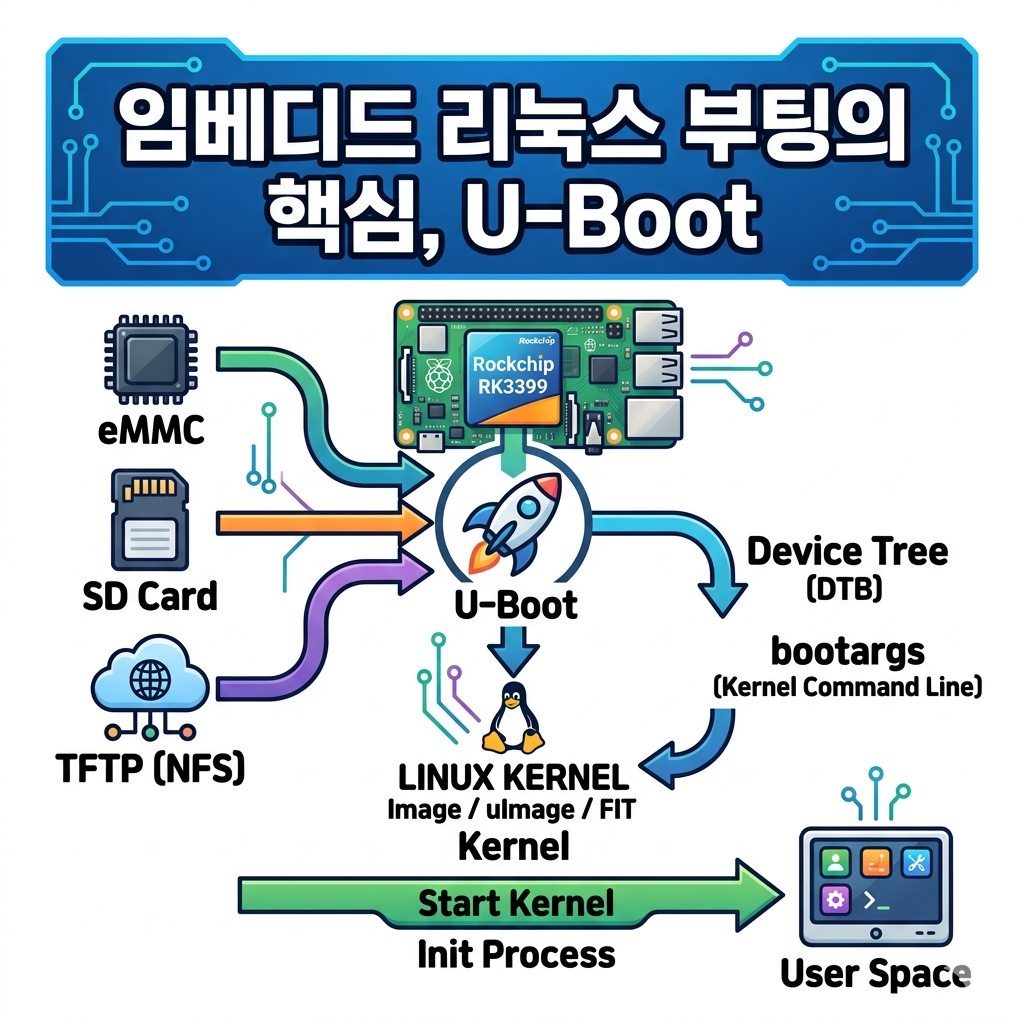

임베디드 리눅스 시스템 개발에서 U-Boot는 하드웨어와 운영체제 사이의 가교 역할을 하는 핵심 소프트웨어입니다. 단순한 부팅 도구를 넘어 하드웨어를 검증하고 시스템의 첫 단추를 끼우는 부트로더의 역할을 정확히 이해하는 것은 임베디드 엔지니어에게 필수적인 역량입니다. 이번 글에서는 Rockchip RK3399 플랫폼을 예시로, 커널 이미지를 로드하는 다양한 방식과 시스템 부팅의 핵심인 커널 파라미터 전달 과정, 그리고 실제 부팅 로그를 분석하는 방법을 실무 관점에서 정리해 보겠습니다.

Generated by Gemini AI.

핵심 요약

• U-Boot는 Image, uImage, FIT 등 다양한 커널 이미지 형식을 지원하며, 각 플랫폼에 맞는 부팅 명령어를 사용해야 합니다.
• 시스템 부팅의 성공 여부는 커널 커맨드라인(bootargs)과 하드웨어 명세서인 Device Tree(DTB)를 얼마나 정확히 전달하느냐에 달려 있습니다.
• 부팅 로그의 흐름을 파악하면 커널 패닉이나 하드웨어 인식 실패와 같은 부팅 장애를 빠르게 해결할 수 있습니다.

1. 커널 이미지 형식별 로딩 방식

아키텍처와 요구사항에 따라 적절한 이미지 형식을 선택해야 합니다.

이미지 형식	특징	실행 명령어
Image (zImage)	압축된 커널 바이너리, 범용적인 사용	booti
uImage	U-Boot 전용 헤더 포함, 이미지 정보 내장	bootm
FIT Image	커널, DTB, Ramdisk 통합, 보안 부팅에 필수	bootm

2. 커널의 이정표: bootargs와 DTB 전달

U-Boot는 커널을 실행하기 전, 하드웨어 정보와 운영체제의 구동 환경을 반드시 전달해야 합니다.

• bootargs (Kernel Command Line): /proc/cmdline으로 전달되어 루트 파일 시스템의 위치와 콘솔 출력을 지정합니다.
  • eMMC 부팅 시: setenv bootargs "console=ttyFIQ0,1500000 root=/dev/mmcblk1p7 rw rootwait"
  • NFS 부팅 시: setenv bootargs "root=/dev/nfs nfsroot=192.168.0.10:/nfsroot ip=dhcp"
• Device Tree (DTB): 커널과는 별도의 메모리 주소에 로드해야 하며, 부팅 명령 시 booti 인자로 메모리 주소를 명시해야 합니다.

3. 매체별 부팅 시나리오 (Cheat Sheet)

실무에서 자주 사용하는 저장 매체별 부팅 명령어 요약입니다.

매체 (Media)	주요 명령어 요약
SD Card	load mmc 0:1 ${loadaddr} Image
eMMC	load mmc 1:1 ${loadaddr} Image
TFTP (Network)	tftp ${loadaddr} Image; tftp ${fdt_addr} rk3399.dtb

네트워크 부팅을 위해서는 서버 IP와 타겟 IP를 설정한 뒤 tftp 명령으로 커널과 DTB를 메모리에 올리고 booti로 실행합니다.

4. 부팅 로그 분석

로그를 추적하면 부팅 과정에서 어디에서 멈추는지 알 수 있습니다.

1. Starting Kernel: U-Boot가 시스템 제어권을 커널로 넘깁니다.
2. OF: fdt: 커널이 전달받은 DTB를 파싱하여 하드웨어 정보를 읽어옵니다.
3. Mounting RootFS: bootargs에 지정된 위치에서 루트 파일 시스템을 마운트합니다.
4. Init Process: 유저 공간의 첫 프로세스인 /init이 실행됩니다.

5. 개발을 위한 팁

• NFS 부팅 활용: 개발 초기 단계에서는 eMMC에 매번 이미지를 굽지 말고 NFS 부팅을 사용하세요. 커널 바이너리 수정 후 즉시 테스트가 가능하여 생산성이 비약적으로 높아집니다.
• 메모리 맵 확인: 이미지 로딩 주소(loadaddr)와 DTB 주소가 겹치면 부팅 도중 데이터가 오염됩니다. SoC 데이터시트를 참고하여 겹치지 않는 적절한 주소를 선점하세요.

6. 흔히 하는 실수

• 주소값 불일치: booti 명령에 전달한 주소가 실제 load한 주소와 다르면 Kernel Panic이나 시스템 멈춤 현상이 발생합니다. printenv로 로드 주소를 꼭 확인하세요.
• bootargs 오타: root=/dev/mmcblk... 경로가 실제 파티션 구성과 다르면 커널은 마운트할 RootFS를 찾지 못하고 부팅이 중단됩니다. rootwait 옵션을 넣어 파티션 준비 시간을 확보하는 것이 좋습니다.

결론

U-Boot의 본질적인 임무는 커널을 안전하게 메모리에 올리고 시스템의 제어권을 넘겨주는 것입니다. 이 과정을 완벽하게 이해하고 있다면, 어떤 환경에서도 부팅 이슈를 논리적으로 해결할 수 있습니다. 오늘 정리한 이미지 로딩 방식과 파라미터 전달 체계를 숙달하여 더욱 안정적인 시스템 개발을 이어가시길 바랍니다.
